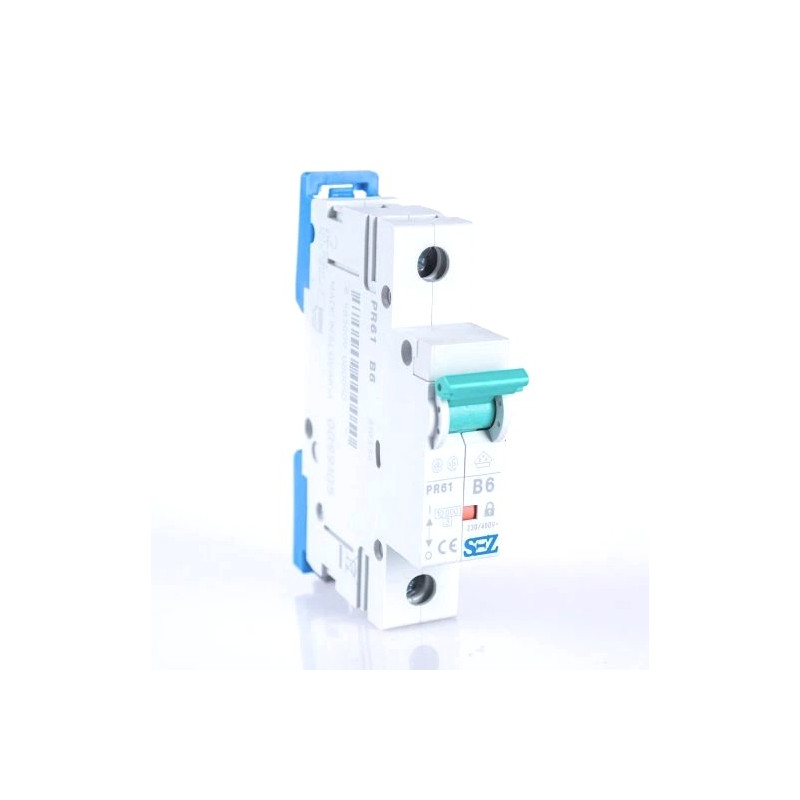

Istič 6 A/1 P B 10 kA PR61 B6

Ističe rady PR sú elektromechanické spínacie prístroje schopné zapínať, viesť a vypínať prúdy pri normálnych podmienkach a zapínať, viesť a samočinne vypínať prúdy pri určených abnormálnych podmienkach obvodu ako je skrat. Používajú sa na ochranu proti nadprúdom v domových inštaláciách a v priemyselných elektrických rozvodoch a zariadeniach. Ističe PR majú na čele ukazovateľ stavu, opticky indikujúci prevádzkový stav prístroja. 1 - zelený terčík - prístroj vypnutý. 2 - červený terčík - prístroj zapnutý. Spodná pružná západka na upevnenie na DIN lištu 35x7,5 umožňuje aj vybratie ističa z radu prístrojov prepojených spodnou prepájacou lištou bez prerušenia susedných prúdových obvodov. Horná vysúvacia západka umožňuje vybratie ističa z radu prístrojov prepojených hornou prepojovacou lištou. Páčky prístrojov je možné zaplombovať vo vypnutom alebo zapnutom stave. Prepájanie súčasne vodičmi aj prepojovacími lištami. Majú schválené pripojenie medených aj hliníkových vodičov. Jednoznačná identifikácia farebnými páčkami podľa jednotlivých menovitých prúdov.

Vypínacia charakteristika: B
Počet pólov: 1
Dimenzovaný prúd: 6 A
Vypínacia schopnosť: 10 kA
Dimenzované napätie: 230 V / 400 V
Menovité izolačné napätie Ui: 400 V
Menovité impulzné skúšobné napätie Uimp: 4 kV
Menovité jednosmerné napätie Un: max 40V
Frekvencia: 50 - 60 Hz
Menovitá medzná skratová vypínacia schopnosť Icu: 10 kA
Menovitá prevádzková skratová vypínacia schopnosť Ics: 7,5 kA
Kategória použitia: A
Šírka jednotiek delenia: 1
Krytie: IP20
Teplota okolia počas prevádzky: -25 °C až +55 °C
Pripojiteľný prierez jednodrôtového vodiča CU: 1,0 - 25 mm2 / AL: 2,5 - 25 mm2
Plombovateľné: v polohe VYPNUTÉ aj ZAPNUTÉ
Montáž: na DIN lištu 35 x 7,5 mm
Mechanická životnosť: 100 000 spínacích cyklov
Elektrická životnosť: 4000 spínacích cyklov
Vzájomne prepojiteľné: kolíkové lišty / vidličkové lišty
