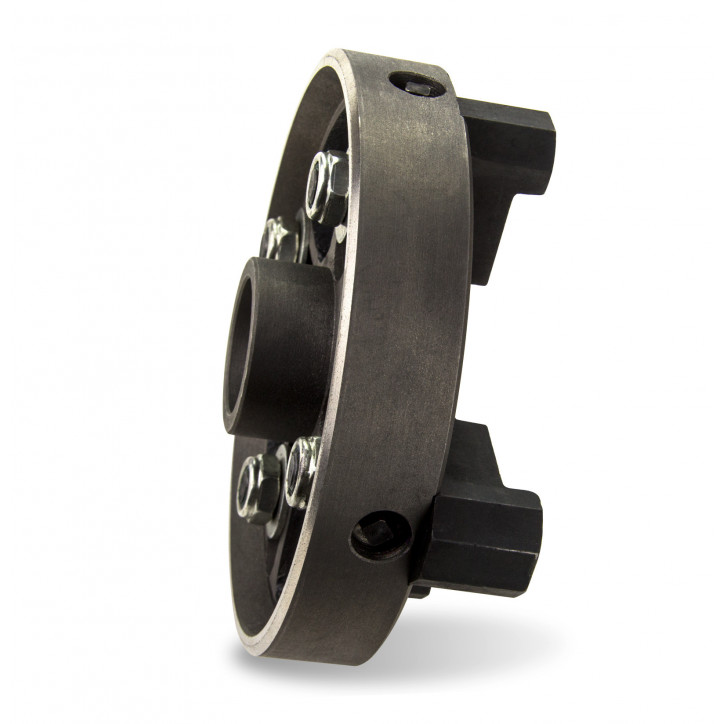

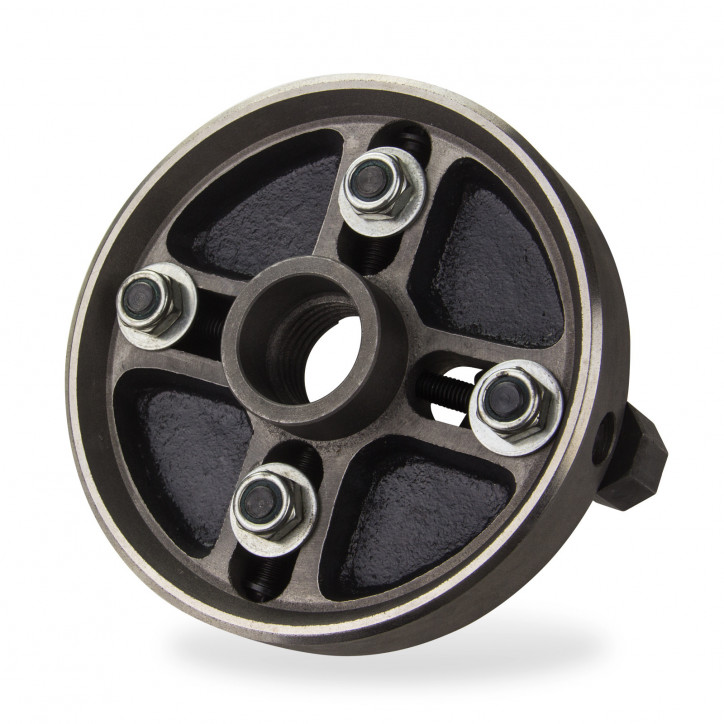

Štvorčeľusťové skľučovadlo na sústruh M33 DBF6

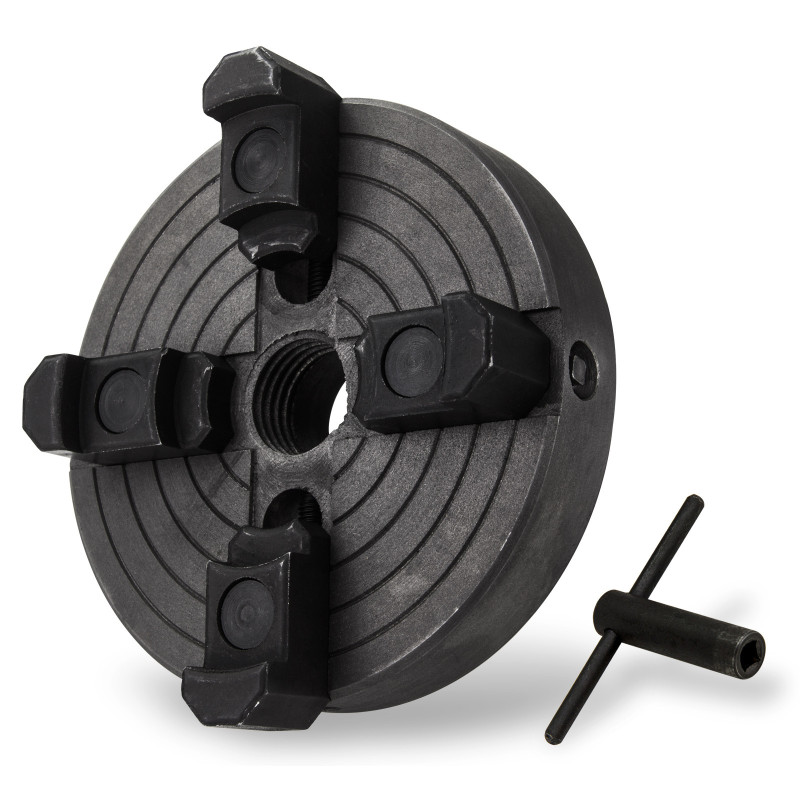

Každá upínacia čeľusť sa dá samostatne nastaviť pomocou priloženého kľúča v tvare T. Môžno tak upnúť aj nerovné obrobky, čo s centrálnym upínacím čeľusťovým skľučovadlom nie je možné. Upínacie čeľuste je možné upnúť aj opačne. Veľký rozsah upnutia.

Najmenší priemer, ktorý je možné upnúť: 15 x 15 mm
Rozsah upnutia: 15 – 138 mm
Rozsah zovretia: 52 – 165 mm
Priemer skľučovadla: 150 mm
Hĺbka závitu: 39 mm
Kompletná hĺbka bez upínacích čeľustí: 39 mm
Kompletná hĺbka s upínacími čeľusťami: 63 mm
Závit M 33 so stúpaním 3,5
Celkové rozmery (ØxV): 150 x 63 mm
Hmotnosť: 2,48 kg

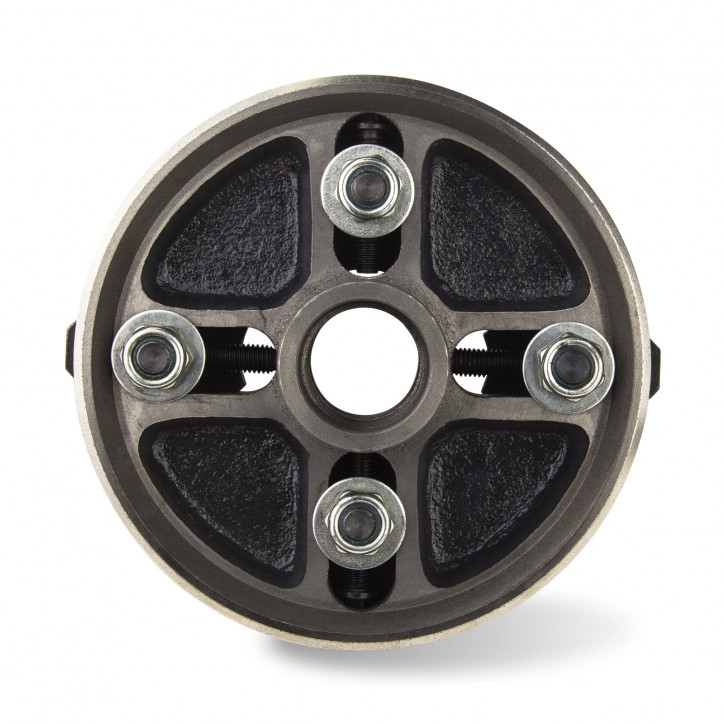

Stručný návod upnutia: Uvoľnite maticu na zadnej strane, vyberte upínaciu čeľusť a vreteno s upínacou skrutkou otočte o 180°. Vreteno znovu vložte do čeľuste opačne a upevnite maticu.
